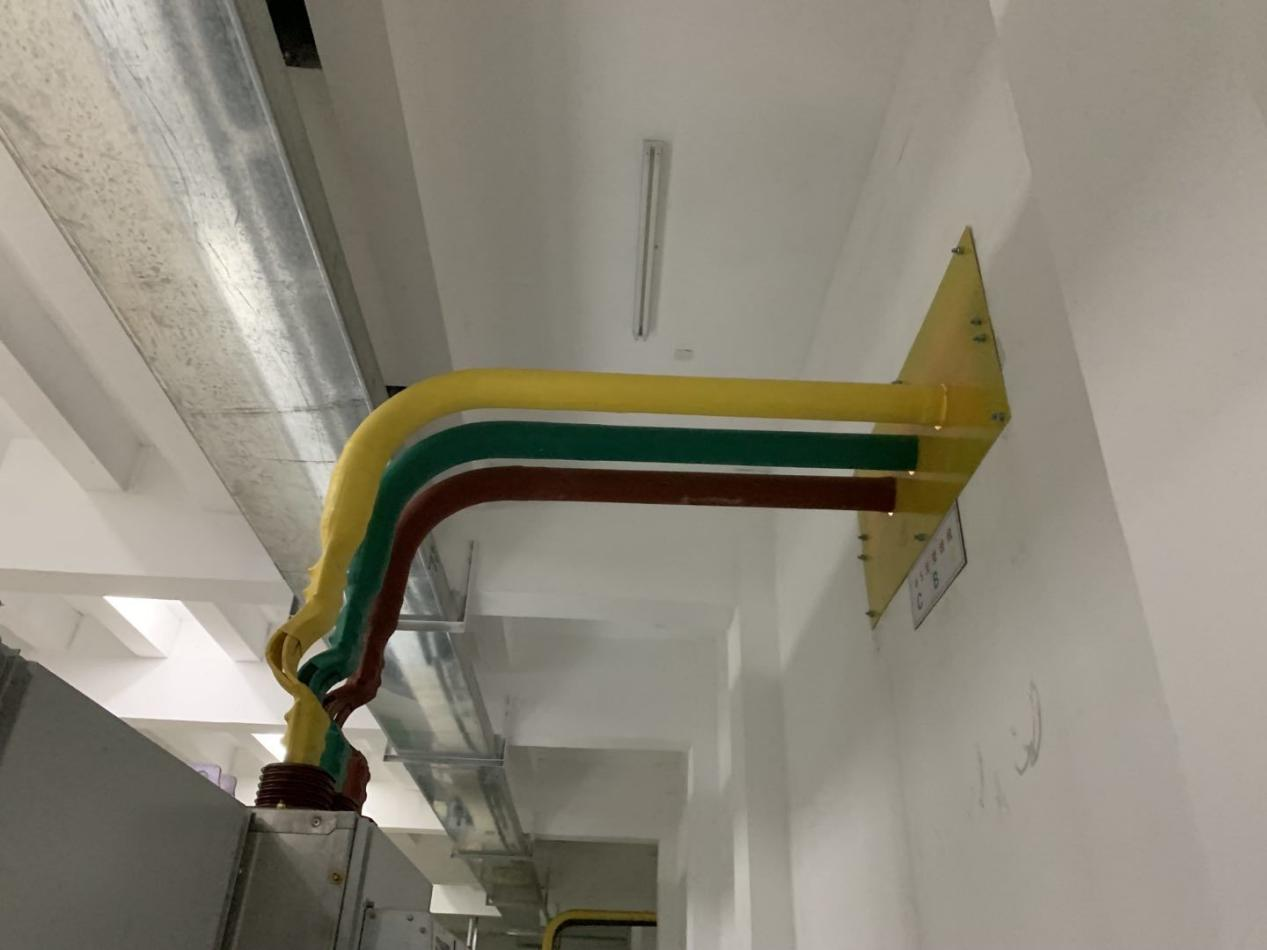

全絕緣管型母線按照絕緣材料分類

1、主絕緣材料：

（1）環氧樹脂真空浸漬澆注母線：環氧樹脂材料

（2）擠出式絕緣管型母線：三元乙丙橡膠

（3）包繞式絕緣管型母線：聚四氟乙烯

2、主絕緣材料的處理工藝：

（1）環氧樹脂真空浸漬澆注母線：絕緣結構為環氧樹脂浸紙結構，在固體絕緣層的兩端部絕緣層內分別設有均壓電容屏，使得絕緣母線端部軸向和徑向場強均勻。先將絕緣層內部干燥抽真空，再進行環氧樹脂真空澆注，用專用固化箱高溫固化以。

（2）擠出式絕緣管型母線：采用三元乙丙橡膠作為主絕緣材料，是一種非極性絕緣材料，高溫機械擠出的固體絕緣復合結構，采用類似高壓電纜的三層共擠一次性擠出方式制造。母線兩端設置應力錐控制電場，沿整個母線全長外設有接地屏蔽，接地屏蔽外面是防護層。

（3）包繞式絕緣管型母線：絕緣結構為直接包覆絕緣材料，包覆的工藝。
