常見的絕緣管母線連接方式

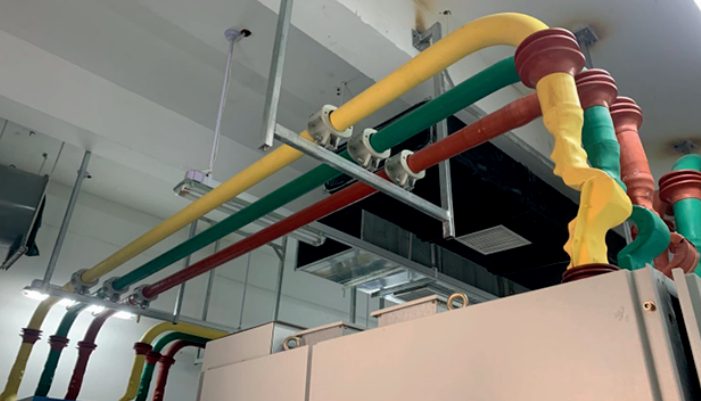

開關柜之間的連接

開關柜之間的連接可以采用開關柜頂部上進線連接方式，也可以通過電纜夾層，采用開關柜下部進線連接方式，用戶可根據實際情況自行選擇。對于上部進線可以采用屏蔽全絕緣也可以采用半絕緣;從開關柜下部進線，則只能采用屏蔽全絕緣的母線產品。

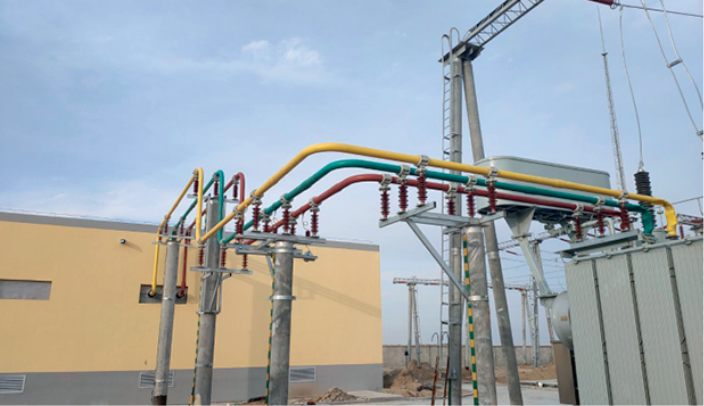

主變到控制室的架空連接

從主變壓器的10kV或35kV套管到控制室的穿墻套管，然后直接和高壓開關柜的端子連接，這是絕緣管形母線應用的最常見的方式。主要優點:適合大電流，布線清晰美觀，采用屏蔽全絕緣、半絕緣兩種類型的母線均可。對于環境要求不高，建議采用半絕緣母線，相對造價較低，安裝方便，易于維護。

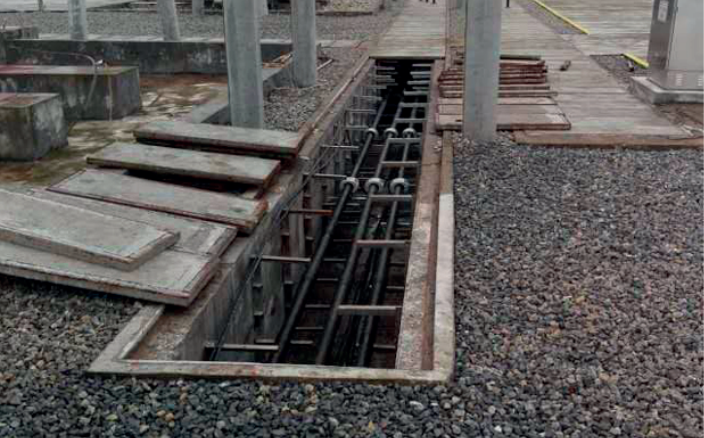

電纜溝

對于現場情況較為復雜、或不便于架空走線的變電站及建于多層樓內的變電站，屏蔽絕緣母線可以經地下電纜溝或者電纜夾層，與相關設備進行連接，此時應該采用屏蔽全絕緣的管形母線，實際運行中導體表面不帶電，安全性高。

與電抗器母聯

從主變到電抗器的連接是絕緣管母線應用的最常見的方式之一。有上進上出線、側進側出線等幾種連接方式。采用屏蔽全絕緣、半絕緣兩種類型的母線均可。
